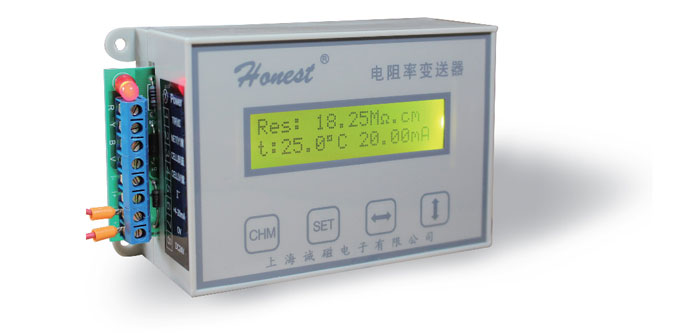

DDG-3023（定制-电阻率变送器）

---

概况

DDG-3023型电阻率变送器采用单片机数字化电路进行测量和温度补偿。该产品广泛适用于离子交换、EDI等制水处理设备在线电阻率值测量。配有4-20mA隔离型模拟量输出，可进行测量数据同PLC系统或记录仪的数据传输。

仪器主要特点

● 具有自动量程切换；

● 具有自动调整满度；

● 具有电阻率值、温度值、对应输出电流值显示；

● 具有电阻率值和电导率值4mA、20mA工况值任意选定；

主要技术指标

测量范围：0~18.25MΩ·cm（0.05~20.00μS/cm）；

温度补偿：具有自动温度补偿，补偿范围0~60℃，补偿基准25℃；补偿系数：非线性补偿；

显示方式：选用1602点阵式（背光）液晶，同屏显示电阻率值、（电导率值）、温度值、当前输出电流值；

仪器级别：2.0级；

电极配置：本产品标配K=0.01L1电极，4'管螺纹连接或50.5卡盘连接；

信号输出：本产品可提供电阻率值或电导率值正向或逆向4-20mA电流信号输出，4mA值和20mA值工况可根据需要任意设置；输出负载≤750Ω；输出类型：隔离型；

供电电源：DC24V；

变送器尺寸：118×70×45（mm）（长×宽×高）

变送器安装方式：

　　面板固定式：四孔安装，安装尺寸109×60（mm）；

　　导轨快装固定式；

产品标准：Q/TDCB04；
