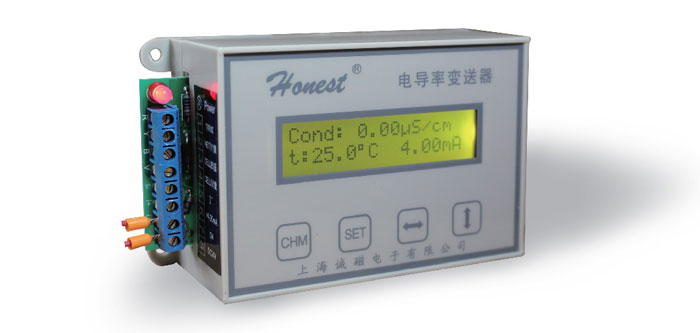

DDG-3023（定制-电导率变送器）

---

概况

DDG-3023型电导率变送器是采用单片机数字化电路进行测量和温度补偿。该产品广泛适用于反渗透、海水淡化、循环水等制水处理设备在线的电导率测量。配有4-20mA隔离型模拟量输出，可进行测量数据同PLC记录仪的数据传输。

仪器主要特点

● 具有自动量程切换；

● 具有自动调整零点；

● 具有电导率值、温度值、对应输出电流值显示；

● 具有4mA、20mA工况值任意选定；

● 具有选用不同常数电极满足各测量环境要求；

主要技术指标

测量范围：0~2000μS/cm；其中0~20μS/cm、0~200μS/cm、0~2000μS/cm自动量程切换；

温度补偿：具有自动温度补偿，补偿范围0~100℃，补偿基准25℃；补偿系数：可设置；

显示方式：选用1602点阵式（背光）液晶，同屏显示电导率值、温度值；当前输出电流值；

仪器级别：2.0级；

电极配置：本产品标配K=1.00SL2电极。同时也可根据不同环境条件选配如下电极：

电极常数	测量范围	连接方式	导线长度	温补元件
K=10.00	1.00mS/cm~300.0mS/cm	6'管螺纹	10m	NTC10K
K=1.00	1.0μS/cm~30.00mS/cm	4'管螺纹或卫生级卡盘	5m
K=0.1	0.10μS/cm~200.0μS/cm	4'管螺纹或卫生级卡盘	5m
K=0.01	0.05μS/cm~20.00μS/cm	4'管螺纹或卫生级卡盘	5m
K=0.1高温	0.10μS/cm~200.0μS/cm	10'管螺纹或卫生级卡盘	5m

信号输出：

　　本产品提供正向或逆向4-20mA电流信号输出，4mA值和20mA值工况可根据需要任意设置；

　　输出负载≤750Ω；输出类型：隔离型；（有源）

供电电源：DC24V；

变送器尺寸：118×70×45（mm）（长×宽×高）

变送器安装方式：

　　面板固定式：四孔安装，安装尺寸109×60（mm）；

　　导轨快装固定式；

产品标准：Q/TDCB04；
