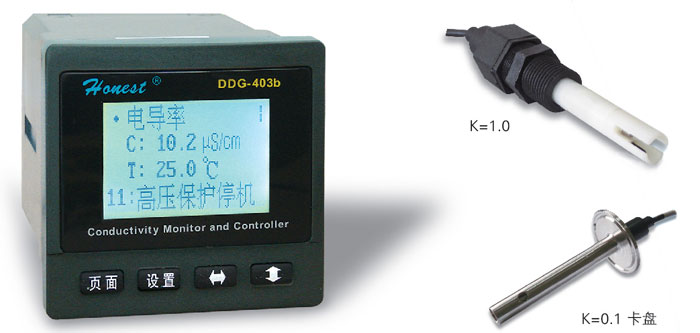

DDG-403b型电导率（RO控制）仪
DDG-403b型电导率（RO控制）仪
概况
DDG-403b型智能型电导率测量控制仪是一台电导率在线测量监控及水处理设备自动运行可编程序控制兼容的测量控制仪。采用MCU技术进行测量，温度补偿及全自动运行控制，并配有RS-232C标准串口通信接口输出，可同我公司DY-301B型打印机进行通讯连接，实现测量数据的实时打印记录。是工业水处理设备实现电导率测量和自动化控制融合的新一代智能型产品，本产品具有使用方便、性能可靠、显示直观、控制方法灵活等特点。
仪器主要特点
● 采用MCU技术进行水溶液（包括一般电解质溶液和纯水）的温度系数的自动补偿，数据处理精确、稳定；
● 大屏幕点阵式背光液晶显示器，可同时显示电导率测量值、水温值、设备控制运行状态、实时时钟等多项画面；
● 采用中文菜单式提示操作，可对多项电导率测量参数进行修改设置；
● 本产品RO控制程序中的多项控制参数可结合用户的需要进行修改，并可实现加密设置，对整套运行方式的稳定运行进行加密保护；
● 可对水处理设备的自动运行状态实时提示，共有十二种工作状态实现显示，随时反映设备的工作状况；
● 可对一级RO制水设备的二套工艺流程进行选择控制。（附控制方法流程图一、二）
主要技术指标
测量范围：0~100.0μS/cm；
仪器级别：2.0级；
自动温度补偿：补偿范围0~60℃，补偿基准25℃；
显示方式：采用56×38（mm）大屏幕点阵式背光液晶显示器；中文菜单式提示操作；
电极配置：1.00cm-1塑料铂黑电极或1.0cm-1不锈钢电极，导线长度为5m，4'管道式螺纹连接；
4~20mA电流信号输出：提供A、B通道各自独立4~20mA标准电流信号输出；（有源）
电导率上限报警输邮：本仪器可对电导率上限报警设定，达到设定值时提供声音、画面报警提示及继电器开关量输出，控制排污阀的开启，并具有报警延时设置；触点容量6A/AC220V；
RS-232C通信接口输出：本仪器具有标准RS-232C串行口通讯输出，可同具有RS-232C接口的智能型仪器实现测量数据的传输或打印记录；
仪器尺寸：
面框尺寸：98×98（mm）
开孔尺寸：91×91（mm）
仪器深度：140（mm）
仪器工作电源：AC220V±10%，50Hz；
产品标准：Q/TDCB04；

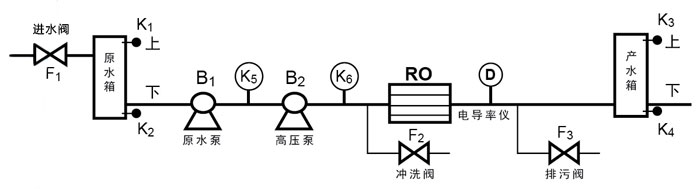

控制方法流程图一
控制输入：原水箱上位、原水箱下位、产水箱上位、产水箱下位、低压保护、高压保护
控制输出：原水泵、高压泵、进水阀、冲洗阀、排污阀

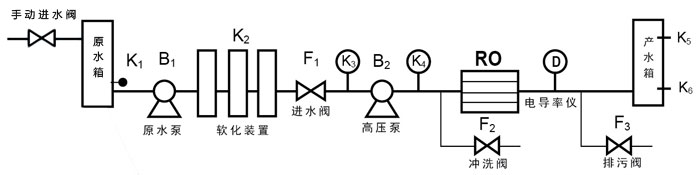

控制方法流程图二
控制输入：原水箱上位、软化处理、低压保护、高压保护、产水箱上位、产水箱下位
控制输出：原水泵、高压泵、进水阀、冲洗阀、排污阀
