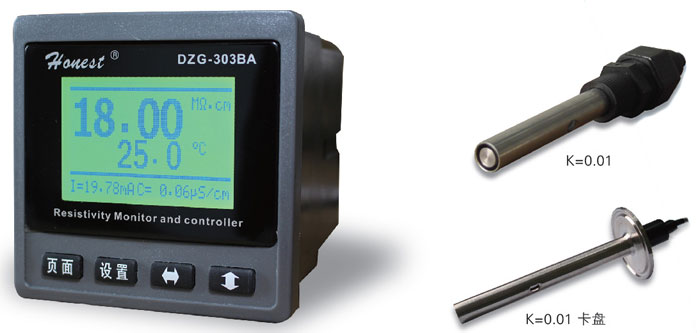

DZG-303BA型电阻率仪

---

概况

DZG－303BA型智能型电阻率监控仪是一台采用单片机进行测量和补偿的智能型电阻率测量控制仪器，采用中文菜单式提示操作。具有电阻率测量、全自动温度补偿、监视控制功能。本机同时具有标准隔离型4~20mA电流信号输出，电阻率下限报警输出，RS-485通讯接口输出等功能。配套我厂DY-301B型电阻（电阻）率打印机，可以实现测量数据的打印记录，广泛适用于电子、化工、制药、机电、核能、饮用水等制水设备工业在线电阻率的测量和监控。本仪器采用开孔插入式安装，具有补偿范围宽、测量准确稳定、使用及安装方便等特点，是电阻率测量和监控的新一代智能型仪器。

仪器主要特点

● 采用MCU技术进行水溶液（包括一般电解质溶液和纯水）的温度系数的自动补偿，数据处理精确；

● 大屏幕点阵式背光液晶显示器，可同屏显示电阻率值及温度值，当前输出电流值对应电导率值；

● 具有RS-485通信接口输出；

● 实时时钟及年、月、日显示；

主要技术指标

测量范围：0~18.25MΩ·cm；

仪器级别：1.0级；

自动温度补偿：仪器具有自动温度补偿功能，补偿范围0~60℃，补偿基准25℃；温补元件：NTC10K；补偿方法：非线性曲线补偿；

显示方式：采用56×38（mm）大屏幕点阵式背光液晶显示器；中文菜单式提示操作；

电极配置：本仪器标配K=0.01金属钛电极。可选用G ¹/₂螺纹或卫生级卡盘连接方式，导线标配长度为5m；

输出信号：仪器具有隔离型4-20mA电流信号输出，4mA和20mA工况值可任意设置，输出负载750Ω；（有源）

报警信号输出：仪器具有电阻率下限报警继电器信号输出，输出负载：AC220、6A（无感）。

RS-485通讯接口输出：（通讯协议见附件）

电子单元尺寸：

　　面框尺寸：98×98（mm）

　　开孔尺寸：91×91（mm）

　　仪器深度：140（mm）

产品标准：Q/TDCB01；
