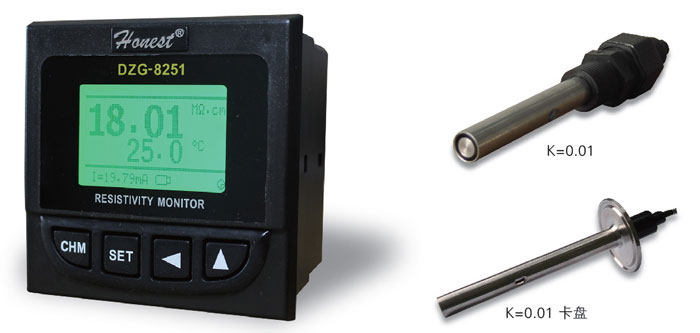

DZG-8251型电阻率仪（USB版，中文版）

---

概况

DZG-8251型智能型电阻率监控仪是一台采用单片机进行测量和补偿的智能型电阻率测量控制仪器，采用中文菜单式提示操作。具有电阻率测量、全自动温度补偿、监视控制功能。本机同时具有标准隔离型4-20mA电流信号输出，电阻率下限报警输出，RS-232通讯接口输出等功能。配套我厂DY-301B型电阻（电阻）率打印机，可以实现测量数据的打印记录，广泛适用于电子、化工、制药、机电、核能、饮用水等制水设备工业在线电阻率的测量和监控。本仪器采用开孔插入式安装，具有补偿范围宽、测量准确稳定、使用及安装方便等特点，是电阻率测量和监控的新一代智能型仪器。

仪器主要特点

● 采用MCU技术进行水溶液（包括一般电解质溶液和纯水）的温度系数的自动补偿，数据处理精确；

● 大屏幕点阵式背光液晶显示器，可同屏显示电阻率值及温度值，当前输出电流值。亦可切换显示对应电导率值画面；

● 具有RS-232通信接口输出；

● 实时时钟及年、月、日显示；

● 具有带USB接口功能，可实时把测量数据存入U盘，以便于数据的保存（选配功能）；

主要技术指标

测量范围：0~18.25MΩ·cm（0.05~20.00μS/cm）；

仪器级别：1.0级；

自动温度补偿：仪器具有自动温度补偿功能，补偿范围0~60℃或100℃（高温），补偿基准25℃；温补元件：NTC10K；补偿方法：非线性曲线补偿；

显示方式：采用56×36（mm）大屏幕点阵式背光液晶显示器；中文菜单式提示操作；

电极配置：本仪器可选配各规格，不同连接方式的电阻电极，具体参数见下表；导线标配长度为5米，仪器标配电极为0.01L2。

电极常数╲范围	有效测量范围 （MΩ·cm）	连接方式	材质
C=0.01	0~18.25	4'管螺纹或卫生级卡盘	316L不锈钢或钛电极
C=0.01	0~18.25	4'管螺纹或卫生级卡盘	钛电极

输出信号：仪器具有隔离型4~20mA电流信号输出，输出负载≤750Ω（有源）；当仪器显示电阻率值画面时，4~20mA输出为电阻率值；当仪器显示电导率值画面时，4~20mA输出为电导率值；

报警信号输出：仪器具有电导率上限或电阻下限报警继电器信号输出，输出负载，AC220、6A（无感）；当仪器显示电阻率值画面时，仪器具有电阻率下限报警输出；当仪器显示电导率值画面时，仪器具有电导率上限报警输出。

通讯接口输出：本仪器提供RS-232C通讯接口输出，可用于具有RS-232C接口的智能仪器实行数据通讯。如计算机、打印机、记录仪等；并提供通讯软件同用户计算机相连接，或同我厂DY-301B型打印机进行合通讯连接，实现测量数据的打印记录；

RS-232通讯接口输出：（通讯协议见附件）

USB端口输出：本仪器具有USB端口输出，可连接外置U盘，把仪器的相关测量参数记入U盘保存，并可通过用户计算机进行读取；（选配功能）

实时时钟功能：本仪器具有实时时钟功能，便于记录传输数据的时间节点；

仪器尺寸：

　　面框尺寸：96×96（mm）

　　开孔尺寸：91×91（mm）

　　仪器深度：100（mm）

产品标准：Q/TDCB01；
